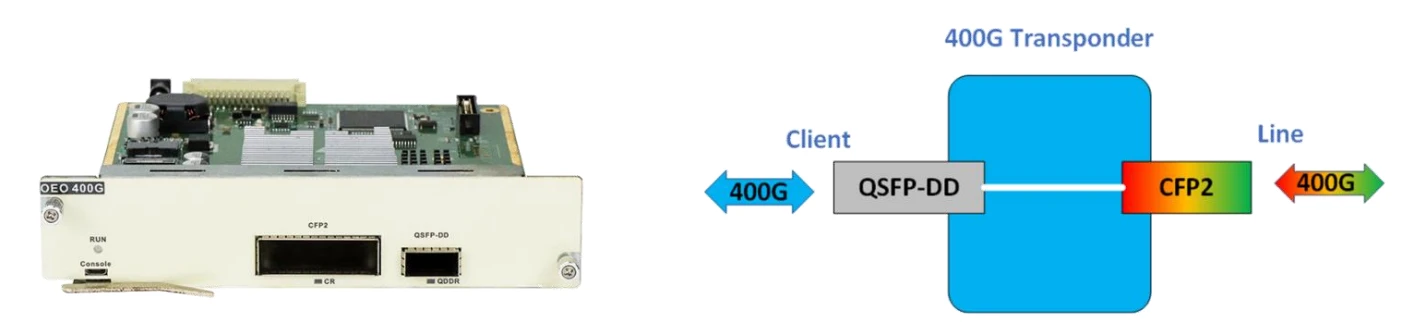

Mae'r Trosglwyddydd OEO 400G yn cefnogi rhyngwyneb cleient 1xQSDP-DD a rhyngwyneb ochr 1xCFP2-i gefnogi trosglwyddiadau data grawn sengl 400Gbps sianel fawr. Mae technoleg gydlynol fwyaf datblygedig y diwydiant a thechnoleg codio gwallau ymlaen FEC yn galluogi trosglwyddiad perfformiad uchel, pellter uchel. Goddefgarwch gwasgariad mawr: 20000ps.nm, Cefnogi tunelli tonfedd sianel, Cefnogi-monitro amser real o OSNR a chyfradd gwall didau. Gall Opteg DWDM cydlynol gynyddu gallu a chyrhaeddiad rhwydwaith optegol yn fawr, Mae'r modelau OEO 400G yn cyd-fynd â chassis cyfres HT6000 CH04, CH08, CH20.
|
SystemParamedr |
TechnegolIdangoswr |
|
|
Model |
HT6000-OEO400G |
|
|
Tonfedd y Ganolfan |
DWDM 1529.5 ~ 1565.50nm |
|
|
Cyfradd Data |
400Gbps |
|
|
Rhyngwyneb 400G |
Ochr y Cleient |
Modiwl QSFP{0}DD 400G |
|
Ochr y Llinell |
Modiwl cydlynol CFP{0}Gbps |
|
|
FEC (ennill, oedi, trothwy BER) |
200G-QPSK, 20% SDFEC, 2x100G |
Goddefgarwch Rx OSNR: 13.8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Goddefgarwch Rx OSNR: 15.8dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Goddefgarwch Rx OSNR: 21dB |
|
|
NMS |
TELNET, SNMP, WE |
|
|
Maint |
191 (W) x 253 (D) x 42 (H) mm |
|
|
Amgylchedd |
Tymheredd Gweithredu |
-10 gradd ~ 60 gradd |
|
Tymheredd Storio |
-40 gradd ~ 80 gradd |
|
|
Lleithder Cymharol |
5% ~ 95% Ddim yn-cyddwyso |
|
|
Defnydd Pŵer |
Llai na neu'n hafal i 50W |
|
HTFHT6000ScyfresiCmae hassis yn cefnogi gwasanaeth lluosogbwrddcymysgu:
|
HTFHT6000DWDMCyfresCynnyrch |
|||
|
HT6000 Siasi Dewisol (Cefnogi amddiffyniad deuol AC + DC deuol) |
1U 19-modfedd CH04 |
1 slot rheoli rhwydwaith |
3 slot gwasanaeth cyffredinol |
|
2U 19-modfedd CH08 |
1 slot rheoli rhwydwaith |
7 slot gwasanaeth cyffredinol |
|
|
5U 19-modfedd CH20 |
1 slot rheoli rhwydwaith |
19 slot gwasanaeth cyffredinol |
|
|
Bwrdd NMS |
Bwrdd Rheoli Rheoli Rhwydwaith HTF |
||
|
Bwrdd Muxponder HTF |
400G TMUX Cydlynol: 4 * QSFP28 i 1 * CFP2 |
||
|
Muxponder 400G: 4 * QSFP28 i 1 * QSFP-DD |
|||
|
200G TMUX Cydlynol: 2 * QSFP28 i 1 * CFP2 |
|||
|
40G a 100G TMUX: 4*SFP28↔QSFP28 neu 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1.25G↔10G neu 8*100M↔1.25G |
|||
|
Bwrdd Trawsatebwr HTF System Ymhelaethu Ras Gyfnewid Optegol |
400G OEO/Trosglwyddwr Cydlynol: 1*QSFP-DD i 1*CFP2 |
||
|
100G OEO Cydlynol: 1 * QSFP28 i 1 * CFP |
|||
|
40G a 100G OEO: 3 * QSFP28 i 3 * QSFP28 neu 3 * QSFP + i 3 * QSFP + |
|||
|
25G OTU: 4 * SFP28↔4 * SFP28 |
|||
|
10G OEO: 4 * SFP + ↔4 * SFP + |
|||
|
Bwrdd Diogelu HTF |
10G OCP (Amddiffyn Sianel Optegol): 2 * SFP + ↔2 * SFP + |
||
|
OLP: Amddiffyniad Llinell Optegol (1+1, 1:1, opsiynau OLP ffibr deuol neu sengl) |
|||
|
Bwrdd System Ymhelaethu Optegol |
Bwrdd EDFA: erbium-chwyddo ffibr doped (BA LA PA) |
||
|
RFA: Bwrdd mwyhau ffibr Raman |
|||
|
SOA: System Ymhelaethu Optegol 100G |
|||
|
Bwrdd Iawndal Gwasgariad |
DCM: Modiwl Iawndal Gwasgariad |
||
|
Bwrdd HTF MUX DEMUX |
MDU: 1 ~ 16 Tonfeddi Amlblecsu/Damlblecsio |
||
|
AWG: Cerdyn Amlblecsio/Damlblecsio Tonnau 40/48 |
|||
|
OADM: Optegol Ychwanegu Cerdyn Amlblecsu Galw Heibio |
|||
|
System Monitro Cebl Optegol |
OTDR, OSW, FWDM, OPD, OPC ac ati |
||
|
Bwrdd HTF Customized |
VOA, OSC, PLC/FBT Optical Holltwr, WSS ac ati |
||
Rhaid i gynhwysedd rhwydwaith ffibr optig ehangu fod yn gyflym i ddiwallu anghenion lled band esblygol yn effeithiol. Mae cynhyrchion DWDM/OTN HTF yn cynyddu cynhwysedd rhwydwaith fesul tonfedd, gan wella effeithlonrwydd sbectrol a lleihau cost fesul tamaid mewn cymwysiadau DCI, metro, a -haul hir. Mae'r defnydd o fodiwlau y gellir eu plygio yn cynyddu cynhwysedd yn hawdd, yn lleihau'r defnydd o bŵer yn sylweddol, yn symleiddio'r gwaith cynnal a chadw a chymorth, ac yn galluogi-talu gwirioneddol-wrth{4}}chi{5}}dyfu{5}}saernïaeth.
Mae datrysiadau DWDM integredig HTF yn cynnwys mux/demux, mwyhaduron, OLP/OTDR/WSS/switsh optegol ac ati, Mae'r plwg-a-play opteg yn lleihau costau cynnal a chadw ac yn gwneud y mwyaf o werth y seilwaith a'r cysylltedd presennol.
Os oes gennych brosiect rhwydwaith optig angen uwchraddio'r gallu i drosglwyddo, croeso i dîm HTF cotact i addasu'r ateb addas i chi.
