Gyda dyfodiad 5G a dyfodiad Rhyngrwyd Pethau newydd, bydd y gofynion ar gyfer switshis yn uwch, a bydd y galw yn fawr.
Mae Rhyngrwyd Popeth yn anwahanadwy oddi wrth y switshis offer seilwaith rhwydwaith, a bydd switshis yn chwarae cyswllt rhwydweithio hanfodol yn Rhyngrwyd Pethau.
Pedwar math o ddulliau strwythur rhwydwaith o switshis:
01
Rhaeadru
Dyma'r dull rhwydweithio a ddefnyddir amlaf, ac mae wedi'i gysylltu trwy'r porthladd rhaeadru (UpLink) ar y switsh. Gellir diffinio rhaeadru fel dau switsh neu fwy wedi'u cysylltu â'i gilydd mewn ffordd benodol. Gellir rhaeadru switshis lluosog mewn gwahanol ffyrdd yn ôl yr angen.
Mewn rhwydwaith ardal leol fwy fel rhwydwaith campws (rhwydwaith campws), mae switshis lluosog yn gyffredinol yn ffurfio strwythur rhaeadru bws, coeden neu seren yn ôl perfformiad a phwrpas.
Dylid nodi na ellir rhaeadru switshis am gyfnod amhenodol. Os bydd mwy na nifer benodol o switshis yn cael eu rhaeadru, bydd stormydd darlledu yn cael eu hachosi yn y pen draw, gan arwain at ddirywiad difrifol ym mherfformiad y rhwydwaith.

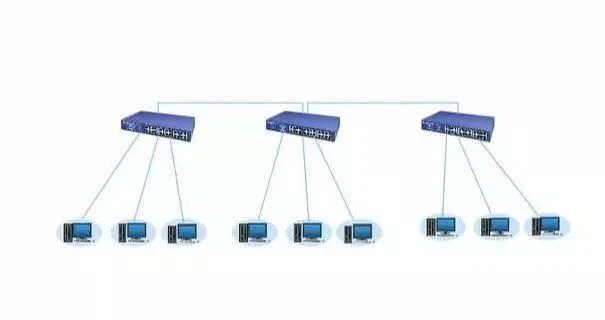

Diagram strwythur:
02
Cydgasglu porthladdoedd
Mae agregu porthladdoedd yn rhwymo cysylltiadau ffisegol lluosog rhwng dwy ddyfais i ffurfio cyswllt rhesymegol, er mwyn cyflawni'r pwrpas o ddyblu'r lled band (mae lled band y cyswllt rhesymegol yn cyfateb i swm y lled band cyswllt ffisegol).
Yn ogystal â chynyddu lled band, gall agregu porthladdoedd ddosbarthu traffig yn gyfartal ar gysylltiadau lluosog a chwarae rhan mewn cydbwyso llwyth; pan fydd un neu fwy o ddolenni'n methu, bydd y traffig yn cael ei drosglwyddo i ddolenni eraill cyn belled â bod y dolenni eraill yn normal. Ar y ffordd, cwblheir y broses gyfan mewn ychydig milieiliadau, gan chwarae rôl ddiangen a gwella sefydlogrwydd a diogelwch y rhwydwaith.
Diagram strwythur:
03
Pentyrru
Mae pentyrru yn cyfeirio at gyfuno mwy nag un switsh i weithio gyda'i gilydd i ddarparu cymaint o borthladdoedd â phosibl mewn gofod cyfyngedig.
Mae switshis lluosog yn cael eu pentyrru i ffurfio uned bentyrru. Mae paramedr o "nifer mwyaf y gellir ei stacio" ym mynegai perfformiad switshis y gellir eu stacio, sy'n cyfeirio at y nifer uchaf o switshis y gellir eu pentyrru mewn uned bentyrru, ac mae'n cynrychioli'r dwysedd porthladd uchaf y gellir ei ddarparu mewn uned stacio.
Yn gyffredinol, gellir rhaeadru switshis gwahanol wneuthurwyr a modelau â'i gilydd, ond mae'r pentyrru yn wahanol. Rhaid ei berfformio rhwng switshis y gellir eu stacio o'r un math (o leiaf switshis yr un gwneuthurwr); dim ond rhwng switshis y mae rhaeadru. Mae cysylltiad a phentyrru syml yn defnyddio'r uned stacio gyfan fel switsh, sy'n golygu nid yn unig y cynnydd mewn dwysedd porthladd, ond hefyd ehangu lled band y system.
Gall pentyrru gynyddu dwysedd a pherfformiad porthladdoedd switsh yn fawr. Mae gan unedau pentyrru ddwysedd porthladdoedd a pherfformiad tebyg i switshis rac mwy gyda buddsoddiad a hyblygrwydd llawer is na switshis rac. Dyma fantais pentyrru.
Gellir dweud bod switshis rac yn gynnyrch pentyrru i gam uwch. Yn gyffredinol, mae switshis rac yn perthyn i switshis uwchlaw lefel yr adran. Mae ganddynt slotiau lluosog, dwysedd porthladd uchel, cefnogi mathau rhwydwaith lluosog, scalability da, a galluoedd prosesu cryf, ond yn ddrud.
Diagram strwythur:
04
Haenog
Defnyddir y dull hwn yn gyffredinol mewn strwythurau switsh mwy cymhleth, a gellir ei rannu'n: haen mynediad, haen agregu, a haen graidd yn ôl swyddogaethau.
Mae pensaernïaeth rhwydwaith tair haen yn mabwysiadu dyluniad model hierarchaidd, sy'n rhannu'r dyluniad rhwydwaith cymhleth yn sawl haen, mae pob haen yn canolbwyntio ar rai swyddogaethau penodol, fel y gellir troi problem fawr gymhleth yn lawer o broblemau bach syml.

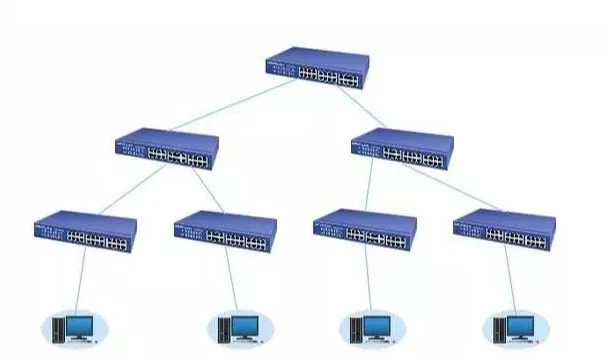

Diagram strwythur:
Gyda datblygiad rhwydwaith ardal leol a rhwydwaith ardal fetropolitan, bydd y pedwar dull uchod yn cael eu defnyddio'n fwy a mwy eang. Dyna ni ar gyfer rhannu heddiw, ydych chi'n deall?
