Math rhyngwyneb QSFP +
Gellir mewnosod modiwl QSFP + ym mhob dyfais gyda rhyngwyneb QSFP + (a rhai dyfeisiau â rhyngwyneb QSFP28) i wireddu cysylltiad rhwydwaith 40G. A siarad yn gyffredinol, mae dau fath o ryngwynebau modiwl 40G QSFP +: rhyngwyneb deublyg LC a rhyngwyneb MTP / MPO (y cyfeirir ato fel MTP yn y cyflwyniad dilynol). Mae gan y ddau wahaniaethau amlwg o ran pellter trosglwyddo, math o gebl optegol ac a ellir gwireddu trosglwyddiad 4x10G.
Modiwl optegol 40GBASE-SR4
Modiwl optegol 40GBASE-SR4 yw'r modiwl a ddefnyddir amlaf mewn trosglwyddiad pellter byr 40G. Defnyddir modiwlau optegol 40GBASE-SR4 yn aml gyda ffibrau optegol aml-fodd - mae'r pellter trosglwyddo yn 100 metr wrth ei gydweddu â siwmperi ffibr OM3; y pellter trosglwyddo yw 150 metr o'i gyfateb â siwmperi ffibr OM4. Mae 4 sianel trosglwyddo a derbyn signal optegol annibynnol y tu mewn i'r modiwl, a gall pob sianel gefnogi trosglwyddo data 10Gbps, gan wireddu trosglwyddiad 40G lled band uchel.
Modiwl optegol 40GBASE-CSR4
Mae gan y modiwl optegol 40GBASE-CSR4 a'r modiwl optegol 40GBASE-SR4 ryngwynebau MTP, ac mae gan y ddau yr un egwyddor weithio. Gellir paru modiwl optegol 40GBASE-CSR4 â siwmper ffibr optegol MTP (benywaidd) 12-craidd i wireddu trosglwyddiad optegol 40G; neu gyda siwmper cangen deublyg 8-craidd MTP (benywaidd) -4 * LC, gellir ei gysylltu â 4 modiwl optegol 10GBASE-SR i gyflawni trosglwyddiad optegol 4X10G. Fel fersiwn wedi'i huwchraddio o SR4, mae gan y modiwl optegol 40GBASE-CSR4 bellter trosglwyddo uchaf o hyd at 300 metr (gyda siwmper ffibr OM3) neu 400 metr (gyda siwmper ffibr OM4).
Modiwl optegol 40GBASE-PLR4
Mae'r modiwl optegol 40GBASE-PLR4 gyda rhyngwyneb MTP hefyd yn defnyddio'r egwyddor trosglwyddo cyfochrog a ddisgrifir uchod. Fel y modiwl optegol 40GBASE-PLRL4, gall hefyd ddefnyddio siwmperi cangen un modd i gysylltu'r modiwl â phedwar rhyngwyneb optegol 10GBASE-LR i wireddu trosglwyddiad 4X10G. Fel y modiwl optegol 40GBASE-PLRL4, defnyddir y modiwl optegol 40GBASE-PLR4 hefyd ar gyfer trosglwyddo pellter hir, ond mae ei bellter trosglwyddo yn hirach, hyd at 10 cilometr.

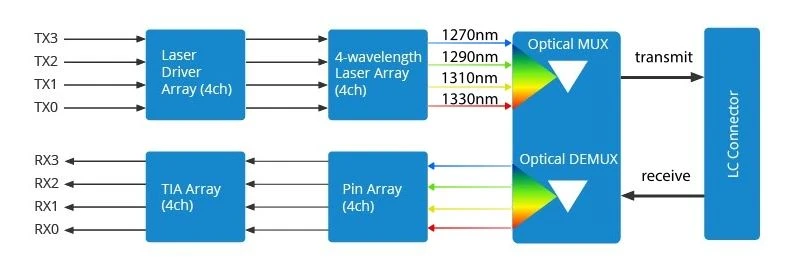

Modiwl optegol 40GBASE-ER4
Mae gan 40GBASE-ER4 yr un egwyddor weithio â'r ddau fodiwl blaenorol LR4 a LR4L, gan ddefnyddio rhyngwyneb deublyg LC gyda siwmper un modd. Y modiwl optegol 40GBASE-ER4 yw'r pellter trosglwyddo hiraf ymhlith y naw modiwl a gyflwynir yn yr erthygl hon, hyd at 40 cilomedr.
