Dysgu mwy am addaswyr ffibr optig

Cysylltydd ffibr optegol yw'r ddyfais oddefol optegol a ddefnyddir fwyaf eang yn y system gyfathrebu ffibr optegol. Mae'r rhan fwyaf o gysylltwyr ffibr optegol yn cynnwys tair rhan: dau gysylltydd ffibr optegol ac un cyplydd. Mae dau gysylltydd ffibr optegol wedi'u gosod yn y ddwy gynffon ffibr, ac mae'r cyplydd yn gweithredu fel llawes alinio. Yn ogystal, mae gan y cyplydd flange metel neu anfetelaidd i hwyluso gosod a gosod y cysylltydd.

Gellir mewnosod cysylltwyr ffibr optegol o wahanol fathau o ryngwyneb ar ddau ben yr addasydd ffibr optegol i wireddu'r trawsnewidiad rhwng FC, SC, St, LC, MTRJ, MPO, E2000 a rhyngwynebau gwahanol eraill. Fe'i defnyddir yn helaeth mewn ffrâm dosbarthu ffibr optegol (ODF), offer cyfathrebu ffibr optegol, offerynnau, ac ati, gyda pherfformiad, sefydlogrwydd a dibynadwyedd rhagorol.

Gellir cysylltu dau ben yr addasydd trosi â gwahanol fathau o gysylltwyr ffibr optegol, a darparu'r cysylltiad rhwng wynebau diwedd APC. Gall yr addasydd cysylltiad deuol neu aml gynyddu dwysedd y gosodiad ac arbed lle.

Math o gynnyrch

Yn ôl y gwahanol gysylltwyr ffibr optegol, gall yr addasydd ffibr optegol ddarparu'r addasydd cysylltydd ffibr optegol cyfatebol.

Modelau cysylltydd ffibr addas yw FC, SC, St, LC, MTRJ, E2000, ac ati

Wynebau pen cymwys cysylltwyr ffibr optegol yw PC, UPC, APC, ac ati

Quot GG; dyfyniad SC GG; Mae cymal yn gymal sgwâr safonol, sydd wedi'i wneud o blastig peirianneg ac mae ganddo fanteision ymwrthedd tymheredd uchel ac nid yw'n hawdd ei ocsidio. Mae rhyngwyneb optegol ochr offer trosglwyddo yn gyffredinol yn defnyddio cysylltydd SC.

Siâp quot GG; LC" mae cymal yn debyg i un ar y cyd SC, ond yn llai na chymal SC.

Quot GG; dyfynbris FC GG; mae cysylltydd yn gymal metel, a ddefnyddir yn gyffredinol ar ochr ODF, ac mae amseroedd plygadwy cysylltydd metel yn fwy nag amseroedd cyd-blastig.

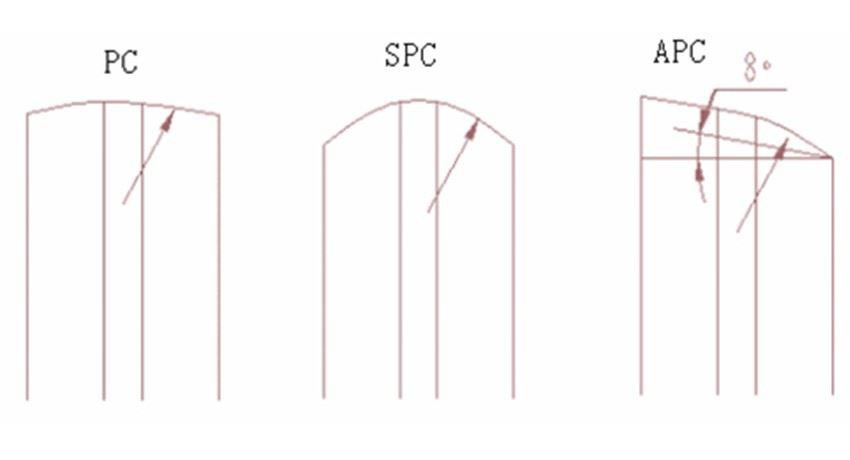

Dull malu

Mae awyren malu PC yn ddull o falu'r wyneb pen i mewn i arwyneb sfferig. Pan fydd wyneb diwedd ffibr optegol yn cael ei falu gan PC, mae'r golled mewnosod yn fach ac mae'r signal yn sefydlog. Oherwydd y malu, gellir lleihau'r golau a adlewyrchir ar yr wyneb diwedd a gellir gwella'r golled dychwelyd.

Mae awyren malu SPC, technoleg malu arbennig yn golygu bod colli llifanu UPC yn fwy na 50dB, yn arbennig o addas ar gyfer system gyflym SDH.

Mae awyren lapio APC (angel PC) yn ddull o falu'r wyneb pen i mewn i arwyneb sfferig 8 ° ar oledd. Gall wneud i'r golau adlewyrchiedig adlewyrchu i'r tu allan i'r ffibr optegol, a gall gael y golled dychwelyd o fwy na 60dB. Mae gan y dull hwn golled fewnosod isel ac fe'i defnyddir yn bennaf ar gyfer trosglwyddo delwedd analog, yn enwedig ar gyfer system gyflym, ffibr optegol CATV, EDFA, ac ati.

Nodweddion Cynnyrch

1. Mae'r golled mewnosod yn isel, ac mae'r golled cysylltiad fesul addasydd yn llai na 0.2db

2. Cyfnewidioldeb da

3. Ailadroddadwyedd da

Cais

1. System gyfathrebu ffibr optegol

2. Rhwydwaith teledu cyfyngedig

3. LAN, rhwydwaith ardal optegol

4. Ffibr i'r cartref (FTTP)

5. Trosglwyddo fideo

6. Offeryn profi

Mae cysylltydd ffibr optegol yn ddyfais cysylltu datodadwy (symudol) rhwng ffibr optegol a ffibr optegol. Mae'n cysylltu dau wyneb pen ffibr optegol yn union, fel y gellir cyplysu'r allbwn egni ysgafn o'r ffibr optegol sy'n trosglwyddo i'r ffibr optegol sy'n ei dderbyn i'r graddau mwyaf, a'r effaith ar y system a achosir gan ei ymyrraeth yn y cyswllt optegol yw wedi'i leihau. Dyma ofyniad sylfaenol y cysylltydd ffibr optegol. I raddau, mae cysylltydd ffibr optegol hefyd yn effeithio ar ddibynadwyedd a pherfformiad system trosglwyddo optegol.

Nodweddiadol

1. Trwy brawf perfformiad optegol 100%, mae llawes cerameg (zirconia) yn cael ei brosesu gan offeryn peiriant manwl uchel wedi'i fewnforio, gyda gorffeniad cynnyrch manwl uchel a lleoliad echel cywir, gan sicrhau cyfernod cyfernod cynnyrch a chywirdeb rowndo Homo

2. Strwythur mewnol integredig, dyluniad unigryw, strwythur symlach, haws ei ddefnyddio, hawdd ei ymgynnull a gwella effeithlonrwydd

3. Sefydlogrwydd da, colled mewnosod bach mewn prawf plwg a thynnu parhaus

Mae addasydd ffibr optegol yn cysylltu dau gysylltydd yn gywir i drosglwyddo'r ffynhonnell fwyaf golau a lleihau'r golled i'r eithaf. Fe'i defnyddir yn bennaf ar gyfer cysylltu cebl optegol â chebl optegol neu gebl ag offer. Addasydd math paru a throsi uchel, gan gynnwys addasydd benywaidd gwrywaidd arbennig. Mae ganddo fanteision colli mewnosod isel, cyfnewidiadwyedd da, ailadroddadwyedd da, ymwrthedd tymheredd uchel, ymwrthedd asid ac alcali a pherfformiad sefydlog.

Dosbarthiad addasydd ffibr optegol

Mae yna wahanol fathau o gysylltydd ffibr optegol. Y cysylltydd a ddefnyddir yn rhwydwaith EPON yw cysylltydd APC. Mae wyneb diwedd APC wedi'i falu i ongl o 8 gradd i leihau adlewyrchiad. Y golled dychwelyd safonol diwydiannol yw - 60dB. Mae cysylltwyr APC â manwl gywirdeb, ongl ragosodedig, radiws a bennwyd ymlaen llaw a llawes cyn sgleinio yn darparu perfformiad uwch a gellir eu defnyddio gyda chyfluniadau allweddol cryno gyda neu heb safon NTT-FC.

Yn ôl cwmpas a gofynion cymhwysiad gwahanol addasydd ffibr optegol, er mwyn trwsio ar baneli amrywiol, mae'r addasydd ffibr optegol hefyd yn dylunio amrywiaeth o flanges sefydlog mân. Gall yr addasydd gysylltu gwahanol fathau o ryngwynebau siwmper ffibr optegol, ac mae'n darparu'r cysylltiad rhwng gwahanol adrannau. Gall cysylltiad dwbl neu aml gysylltiad wella dwysedd y gosodiad. Yn ôl yr adran ffurfweddu a docio wahanol, gellir rhannu'r addasydd ffibr optegol yn fras i'r sawl model cyffredin canlynol: FC, SC, ST, LC, FC-SC, FC-ST, ST-SC, yn ogystal â rhywfaint o fws i addasydd bws.

Addasydd ffibr optegol CC --- y dull atgyfnerthu allanol yw llawes fetel, a'r dull cau yw bwcl sgriw. Mae cysylltydd math CC yn mabwysiadu pen casgen pin cerameg. Mae gan y math hwn o gysylltydd fanteision strwythur syml, gweithrediad cyfleus a gwneuthuriad hawdd. Fodd bynnag, mae'r pen ffibr yn sensitif i lwch ac yn hawdd ei adlewyrchu Fresnel, sy'n ei gwneud hi'n anodd gwella perfformiad colli dychwelyd. Yn ddiweddarach, gwellwyd y math hwn o gysylltydd trwy ddefnyddio'r pin (PC) gydag wyneb pen casgen sfferig, ond ni newidiwyd y strwythur allanol, a wnaeth wella perfformiad colli mewnosod a cholli dychwelyd yn fawr.

Addasydd ffibr optegol SC --- mae ei gragen yn betryal, ac mae maint strwythur y pin a'r llawes gyplu a ddefnyddir yn union yr un fath â'r math CC. Yn eu plith, mae wyneb diwedd y pin yn cael ei falu'n bennaf gan fath PC neu APC, ac mae'r dull cau yn fath clicied plug-in heb gylchdroi. Mae ganddo shrapnel metel, sy'n gyfleus ar gyfer gosodiad cudd. Mae gan y math hwn o gysylltydd fanteision pris isel, gweithrediad plug-in cyfleus, amrywiad bach o golled mewnosod, cryfder cywasgol uchel a dwysedd gosod uchel.

Addasydd ffibr optegol St --- mae'n strwythur cloi math botwm gydag allwedd i sicrhau aliniad cywir yn ystod y cysylltiad, gyda chryfder tynnol cryf. Mae lleoli allweddi metel yn gwella ailadroddadwyedd a gwydnwch yr addasydd. Defnyddir llawes seramig neu gopr fanwl gywir i sicrhau priodweddau mecanyddol ac optegol sefydlog tymor hir. Strwythur hirsgwar, tapio a rhybedio, hawdd ei osod a'i ddefnyddio.

Addasydd ffibr optegol LC --- mae wedi'i wneud o fecanwaith clicied modiwlaidd (RJ) hawdd ei weithredu. Mae maint y pin a'r llawes yn fach, sy'n gwella dwysedd y cysylltydd ffibr optegol yn y ffrâm dosbarthu ffibr optegol. Mae llawes ceramig trachywiredd yn sicrhau priodweddau mecanyddol ac optegol sefydlog tymor hir.

Mae HTF yn darparu sawl math o addasydd ffibr optegol. Mae swyddogaeth addasydd ffibr optegol mewn rhwydwaith cyfathrebu ffibr optegol yr un mor hanfodol â swyddogaeth cysylltydd pŵer mewn cylched.
