Gwybodaeth gysylltiedig am fodiwl optegol bidi

Modiwl optegol Bidi: bidi --- yn ddeugyfeiriol. Mae'n defnyddio technoleg WDM i drosglwyddo a derbyn gwahanol donfeddi canolog mewn dau gyfeiriad, er mwyn gwireddu'r broses o drosglwyddo signalau optegol yn ddeugyfeiriol gan un ffibr. Rhaid defnyddio modiwlau Bidi mewn parau, a'i fantais fwyaf yw arbed adnoddau ffibr. Drwy diwnio'r dryswch i gyfateb i'r donfedd a ddymunir o drosglwyddydd a derbynnydd, mae trosglwyddo data yn ddeugyfeiriol yn cael ei wireddu.

Cais

Defnyddir dwy ffordd ffibr sengl fel arfer mewn rhwydwaith mynediad i ddefnyddwyr i gwblhau'r gwaith o gyfathrebu delwedd, data a llais gyda chost isel.

1. Mae modiwl optegol bidi ffibr sengl yn ddrutach, ond dim ond un ffibr sydd ei angen i arbed adnoddau ffibr, sy'n well dewis i ddefnyddwyr sydd heb adnoddau ffibr.

2. Nid oes angen paru'r modiwl optegol ffibr deuol. Gellir cysylltu unrhyw ddau fodiwl optegol. Mae'r pris yn rhatach na modiwl optegol bidi ffibr sengl, ond mae angen un ffibr arall. Os yw'r adnoddau ffibr yn ddigonol, gellir dewis y modiwl optegol ffibr deuol.

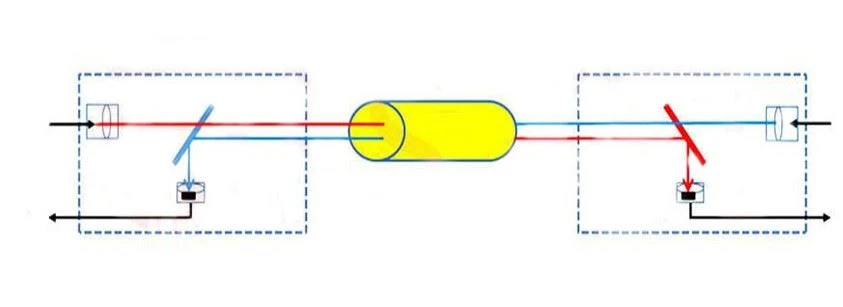

Egwyddor gweithio

Y gwahaniaeth amlwg rhwng modiwl optegol bidi a modiwl optegol deuochyfarwyddol ffibr deuol traddodiadol yw bod modiwl optegol bidi wedi'i gyfarparu â chwpl WDM, a elwir hefyd yn ddryslyd, sy'n gallu cyplysu ac ar wahân i'r data a drosglwyddir gan un ffibr. Felly, gelwir modiwl optegol bidi hefyd yn fodiwl optegol WDM.

Er mwyn gweithredu'n effeithiol, rhaid defnyddio modiwlau optegol bidi mewn parau, a rhaid i donfeddi gweithredu'r ddau ddisynnwyr fod yn gyflenwol ac yn gyson. Er enghraifft, os oes dau fodiwl optegol bidi yn cael eu defnyddio mewn parau, sef a B, y donfedd sy'n derbyn modiwl a yw'r donfedd sy'n trosglwyddo modiwl B, a'r donfedd sy'n trosglwyddo modiwl a yw'r donfedd sy'n derbyn modiwl B.

Math o fodiwl optegol bidi

(1) Modiwlau optegol Bidi SFP: bidi Defnyddir modiwlau optegol SFP fel arfer mewn cysylltiadau data dymx integredig perfformiad uchel drwy un ffibr. Os yw'r pellter trosglwyddo yn llai na 40km, cynllun donfedd modiwl optegol SFP bidi yw 1310nm / 1550nm a 1310nm / 1490nm; os yw'r pellter trosglwyddo yn fwy na 40km, cynllun donfedd modiwl optegol SFP bidi yw 1550nm / 1490nm.

(2) Bidi SFP + modiwl optegol: bidi SFP + modiwl optegol yn fodiwl optegol SFP gwell. Fe'i defnyddir yn y cyfathrebu optegol cyfresol 10g biochyfarwyddol rhwng 1330 / 1270nm trosglwyddydd a derbynnydd 1270 / 1330nm, fel IEEE 802.3ae 10gbase-bx, gyda phellter trosglwyddo o 20km.

(3) Modiwl optegol Bidi x2: defnyddir modiwl optegol bidi x2 mewn cyfathrebu optegol cyfresol 10g biochyfarwyddol, ac mae dwy ran i'r modiwl optegol hwn: mae'r rhan trosglwyddydd yn defnyddio laser 1330 / 1270nm DFB. Mae'r derbynnydd yn defnyddio cyn-amplifydd 1270 / 1330nm integredig ac yn ôl-ymhelaethu.

(4) Modiwl optegol Bidi XFP: bidi XFP modiwl optegol wedi'i becynnu gan XFP MSA gyda swyddogaeth diagnosis digidol adeiledig. Ei donfedd allyriadau a derbyn donfedd yw 1330nm / 1270nm a 1270nm / 1330nm yn y drefn honno. Fe'i defnyddir yn gyffredinol gyda SMF wedi'i fandio, a gall y pellter trosglwyddo mwyaf gyrraedd 10km. Yn ogystal, mae'r defnydd o bŵer modiwl optegol 2G yn llai na modiwl Optegol 10G.

Pam dewis modiwl optegol bidi?

Mantais amlycaf modiwl optegol bidi yw y gall leihau nifer y porthladdoedd ar y panel lleiniau ffibr, arbed cost seilwaith ceblau ffibr, lleihau'r gofod ceblau, helpu i reoli ffibr, a lleihau nifer y ffibr optegol sydd eu hangen. Mae pris modiwl optegol bidi yn uwch na phris modiwl optegol deugyfeiriol deuol traddodiadol, ond mae nifer y ffibr optegol sy'n ofynnol gan fodiwl optegol bidi fesul uned yn gostwng hanner. I lawer o linellau rhwydwaith, mae'r arbedion cost o ddefnyddio llai o ffibr yn llawer mwy na'r gost o brynu modiwlau optegol bidi.

Y gwahaniaeth rhwng modiwl optegol bicyfathrol ffibr sengl a modiwl optegol deugyfeiriol ffibr dwbl:

1. Mae technoleg WDM yn cael ei mabwysiadu mewn modiwl optegol un ffibr, ond ni ddefnyddir modiwl optegol deugyfeiriol ffibr dwbl;

2. Mae angen defnyddio'r modiwl optegol biochyfarwyddol sengl mewn parau, ac nid oes angen y modiwl optegol deugyfeiriol ffibr dwbl;

3. Mae strwythur modiwl optegol biochyfarwyddol ffibr sengl yn fwy cymhleth na modiwl optegol deugyfeiriol ffibr dwbl, ac mae angen hollti yn y modiwl optegol;

4. Dim ond un ffibr sydd ei angen rhwng modiwlau optegol un ffibr, ac mae angen dau fodiwl optegol biochyfarwyddol ffibr;

5. Yn gyffredinol, mae pris modiwl optegol un modd yn uwch na phris modiwl optegol aml-fodd, ac mae'r rhesymau fel a ganlyn:

Mae diamedr craidd ffibr un modd yn fach, dim ond un trosglwyddiad modd a ganiateir, mae'r gwasgariad yn fach, ac mae'r cyplu â dyfeisiau optegol yn gymharol anodd; mae diamedr craidd ffibr aml-fodd yn fawr, gan ganiatáu cannoedd o drosglwyddo modd, felly mae'r cyplu â dyfeisiau optegol yn gymharol hawdd, ac mae maint cydrannau cyplu wedi'i gydweddu'n dda â ffibr aml-foddol; Gall modiwl optegol modd sengl redeg ar ffibr un modd a ffibr aml-fodd, tra mai dim ond ar ffibr aml-fodd y gall modiwl optegol aml-fodd weithredu.

Cyflwyno modiwlau optegol cyffredin ar gyfer SFPs

Ar hyn o bryd, y cyflymder uchaf yw hyd at 10.3G, a'r rhyngwyneb yw LC. Mae'n cynnwys laser (gan gynnwys trosglwyddydd Tosa a'r derbynnydd Rosa), bwrdd syrcas IC ac ategwyr allanol. Mae'r ategwyr allanol yn cynnwys silffoedd, gwaelod, pcba, cylch tynnu, gwrthdaro, datgloi rhan a phlyg rwber.

Dosbarthu modiwlau optegol ar gyfer SFPs

(1) Yn ôl y gyfradd, mae 155m / 622m / 1.25g/2.125g/4.25g/8g/10g, y defnyddir 155m ac 1.25g ohonynt yn eang yn y farchnad;

(2) Yn ôl y donfedd: 850nm / 1310nm / 1550nm / 1490nm / 1530nm / 1610nm, mae'r donfedd yn 850nm, mae'n SFP aml-ddull, mae'r pellter trosglwyddo yn llai na 2km, mae'r donfedd yn 1310 / 1550nm, mae'r pellter trosglwyddo yn fwy na 2km, mae pris y tair tonfedd hyn yn gymharol rhatach na donfeddi eraill;

(3) Yn ôl y pellter, mae pellter byr, pellter canolig a phellter hir;

(4) Yn ôl y modd trosglwyddo: porthladd trydanol, un modd, aml-fodd;

(5) Mae'r mathau arbennig o SFPs yn cynnwys bidi-sfp, SFPs porthladd trydanol, cwdmsfp, dwdmsfp, a modiwlau optegol SFP +.

Gwahaniaethau rhwng SFPs a SFPs bidi

Fel y gwyddom i gyd, mae gan fodiwl SFP cyffredin ddau borthladd fel arfer, un yw porthladd TX ar gyfer trosglwyddo signalau, a'r llall yw porthladd RX ar gyfer derbyn signalau. Yn wahanol i'r modiwl SFP cyffredin, dim ond un porth sydd gan fodiwl SFP bidi, sy'n cael ei hidlo gan yr hidlydd yn y modiwl optegol. Defnyddir y cyplwr WDM integredig i drosglwyddo a derbyn signalau ar un ffibr. Ar yr un pryd, trosglwyddir signal optegol 1310nm a dderbynnir signal optegol 1550nm, neu i'r gwrthwyneb.
