Defnyddir DAC yn helaeth mewn rhwydwaith ardal storio, canolfan ddata a chysylltiad cyfrifiadur perfformiad uchel, ac mae'n cynyddu'n raddol mewn cyfathrebu rhwydwaith. Fe'i defnyddir yn fyd-eang mewn rhwydwaith ardal storio, canolfan ddata a chysylltiad cyfrifiadur perfformiad uchel, ac mae'n cynyddu'n raddol mewn cyfathrebu rhwydwaith.
Mae dau fath o DAC, un yw 10g SFP + DAC, a'r llall yw 40g qsfp + i 4 SFP +. Ni ellir ailosod porthladdoedd y ceblau hyn, dim ond y gwifrau gorffenedig y gellir eu disodli gyda'i gilydd, ac ni ellir gwahanu pen y modiwl a'r cebl copr.
Nodweddion
Yn cydymffurfio â SFF- 8436, SFF-8431, SFF-8432 a SFF-8472
Hyd at 10. Cyfradd data 3125Gbps fesul sianel
Trosglwyddo hyd at 7m
Tymheredd gweithredu: -40 ℃ i +80 ℃
Cyflenwad pŵer sengl 3.3V
Yn cydymffurfio â RoHS
Buddion
Datrysiad copr cost-effeithiol
Cyfanswm datrysiad pŵer system isaf
Cyfanswm datrysiad EMI y system isaf
Dyluniad wedi'i optimeiddio ar gyfer Uniondeb Signalau
Ceisiadau
Ethernet 40G
Nodweddion Cynnyrch Cyffredinol
Q / 4SFP + Manylebau DAC | |
Nifer y Lonydd | Tx& Rx |
Cyfradd Data Sianel | 10.3125 Gbps |
Tymheredd Gweithredu | 0 i + 70 ° C. |
Tymheredd Storio | -40 i + 85 ° C. |
Foltedd Cyflenwi | 3.3 V enwol |

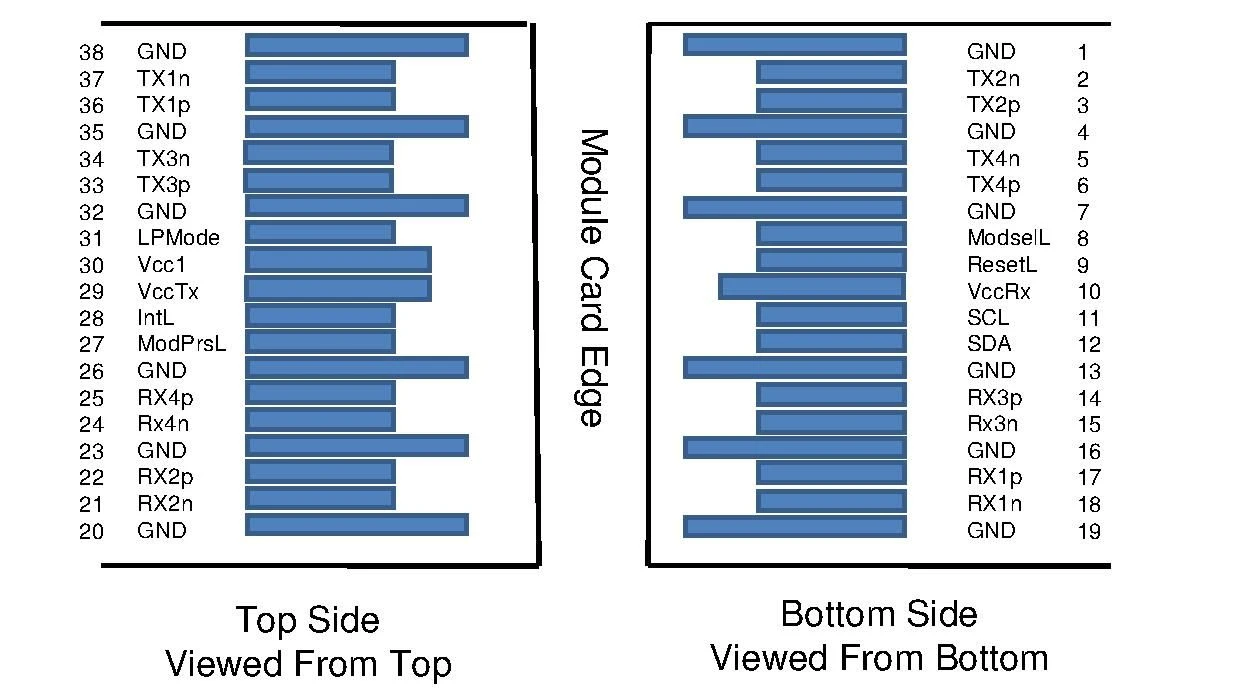

Rhyngwyneb Trydanol | Cysylltydd ymyl 38 pin (QSFP +) Cysylltydd ymyl 20 pin (SFP +) |
Rhyngwyneb Rheoli | Cyfresol, I2C |
Nodweddion Cyflymder Uchel
Paramedr | Symbol | Munud | Teip | Max | Unedau | Nodiadau |
Rhwystr Gwahaniaethol | Zd | 90 | 100 | 110 | Ω | |
Colli Dychweliad Mewnbwn Gwahaniaethol | SDDXX | GG lt; -12+2 * SQRT (f) gyda f yn GHz | dB | 0.01 ~ 4.1GHz | ||
GG lt; -6.3+13 * Log10 / (f / 5.5) gyda f yn GHz | dB | 4.1 ~ 11.1GHz | ||||
Colli Dychweliad Allbwn Modd Cyffredin | SCCXX | GG lt; -7+1.6 * f gyda f yn GHz | dB | 0.01 ~ 2.5GHz | ||
-3 | dB | 2.5 ~ 11.1GHz | ||||
Cosb Afluniad Waveform Gwahaniaeth | dWDPc | 6.75 | dB | |||
Colled VMA | L | 4.4 | dB | |||
Colled VMA i Gymhareb Crosstalk | VCR | 32.5 | dB | |||
Beth yw strwythur DAC cebl cyflym?
Yn syml, mae DAC cebl cyflym yn cysylltu modiwlau optegol ar ddau ben cebl.
Yn fanwl, mae'r DAC cebl cyflym yn cael ei wneud o ddargludydd platiog arian a gwifren graidd wedi'i inswleiddio ewyn, sy'n mabwysiadu cysgodi pâr llinell a chyfanswm cysgodi, ac felly'n ffurfio cebl cyflym. Dyma lun.
Beth yw cynhyrchion DAC cebl cyflym?
Cebl cysylltiad uniongyrchol 1: 100g qsfp28 DAC
Gall y cebl copr goddefol 100ge qsfp28 ddarparu gallu rhyng-gysylltiad data 100GB / lled band uchel i gwsmeriaid a darparu sianeli deublyg 4-ffordd. Gall cyfradd weithio pob sianel fod hyd at 25gb / s, a'r lled band cydgyfeirio yn 100GB / s
Sff -8665 / sff -8679 ac IEEE 802.3bj ac Infiniband EDR
Gall gynnal ystod pellter o 1 m i 3 m. Defnyddir y cynnyrch yn helaeth mewn senarios system canolfan ddata neu Ganolfan Supercomputer
2: 100ge qsfp28 i 25g sfp28 cebl cyswllt uniongyrchol DAC
Gall cebl copr goddefol 100ge qsfp28 i 4x 25ge sfp28 roi gallu rhyng-gysylltu data lled band uchel 100GB / uchel, un pen yw 100ge qsfp28 a'r pen arall yw 4x 25ge sfp28
Sff -8665 / sff -8679 ac IEEE 802.3bj ac Infiniband EDR
Mae'n cefnogi ystod pellter o 1-3 metr, a ddefnyddir yn helaeth mewn senarios system canolfan ddata neu Ganolfan Uwchgyfrifiadura
Mae manteision DAC cebl cyflym fel a ganlyn:
1. Perfformiad uchel: mae'n addas ar gyfer gwifrau pellter byr yn y ganolfan ddata, gydag ystod eang o gymwysiadau a gallu cynllun integreiddio cryf.
2. Arbed ynni a diogelu'r amgylchedd: craidd deunydd copr yw deunydd mewnol cebl cyflym, mae effaith afradu gwres naturiol cebl copr yn dda, yn arbed ynni ac yn diogelu'r amgylchedd.
3. Defnydd pŵer isel: defnydd pŵer isel o gebl cyflym. Oherwydd nad oes angen cyflenwad pŵer ar y cebl goddefol, mae'r defnydd pŵer bron yn sero; mae defnydd pŵer cebl gweithredol tua 440mw yn gyffredinol.
4. Cost isel: mae copr yn rhatach o lawer na ffibr, felly gall defnyddio cebl cyflym leihau cost ceblau'r ganolfan ddata gyfan yn fawr.

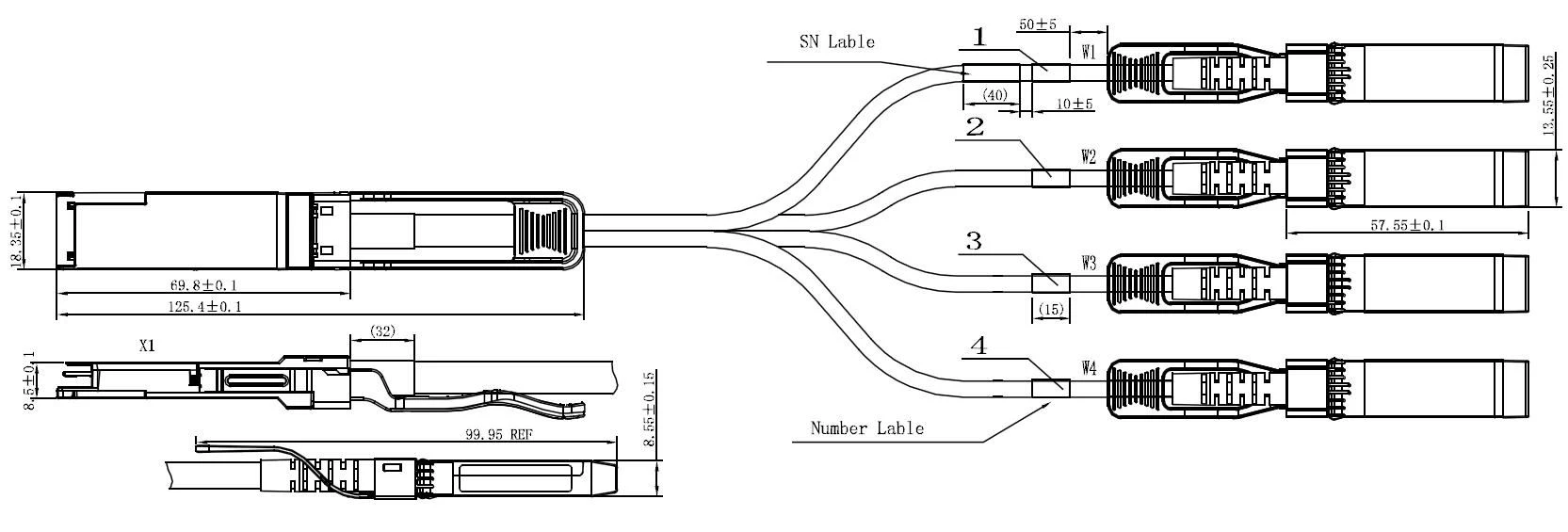

Manylebau Mecanyddol
Mae'r cysylltydd yn gydnaws â'r fanyleb SFF-8436 i SFF-8432.
O'i gymharu ag AOC, mae gan DAC lawer o fanteision. Y gyfradd gwallau did (BER) o gebl gweithredol Avago yw 10-15, tra bod cyfradd y cebl copr uniongyrchol yn 10-12. Hynny yw, mae cyfradd gwallau did cebl gweithredol Avago yn llai nag unwaith y dydd, tra bod cyfradd y cebl copr unwaith bob 1-2 funud. Gan fod y signal EMI amledd uchel yn cael ei brosesu yn y modiwl y gellir ei blygio, dim ond y signal optegol fydd yn mynd trwy'r cebl optegol, felly mae imiwnedd EMI cebl optegol gweithredol yn well na chebl copr wedi'i gysylltu'n uniongyrchol. Ar gyflymder 10g, gall pellter cysylltu fersiynau SFP + a qsfp + o'r ceblau gweithredol hyn gyrraedd 20 metr, tra nad yw'r ceblau copr ond ychydig yn fwy na 5 metr. Yn ogystal, dim ond 25% o bwysau'r cebl copr uniongyrchol yw pwysau'r cebl optegol gweithredol, ac mae diamedr y cebl yn llai. Dim ond 30mm yw radiws plygu lleiaf y cebl, sy'n llawer gwell na chebl y copr sydd wedi'i gysylltu'n uniongyrchol. Gall y manteision cadarnhaol hyn ddod â'r atebion a'r manylebau cywir i gwsmeriaid sy'n cwrdd â gofynion manylebau rhyng-gysylltiad optegol dwysedd uchel.
Mae gan Geblau Atodi Uniongyrchol HTF' s ystod gyflawn, amser gwarant hir a phris rhesymol.
