Yn ystod y degawd diwethaf, mae technolegau 10g a 40g wedi meddiannu'r mwyafrif o'r farchnad Ethernet. Fodd bynnag, gyda galw defnyddwyr am led band uchel a datblygu cymwysiadau arbennig, mae technolegau 25g / 50g / 100g wedi denu mwy a mwy o sylw gan ddefnyddwyr. Maent yn sefyll allan yn raddol wrth ddefnyddio rhwydwaith trwy ddarparu llwybrau effeithiol ar gyfer cyflymder uchel. Bydd y papur hwn yn canolbwyntio ar dechnoleg 25g / 50g / 100g a'r berthynas yn eu plith.
Technoleg 25g
Prif fantais 25g yw defnyddio technoleg SerDes, sef technoleg cyfathrebu cyfresol amlblecsio adran amser prif ffrwd (TDM), pwynt i bwynt (P2P). Gall wneud defnydd llawn o gynhwysedd sianel cyfryngau trosglwyddo, lleihau nifer y sianeli trawsyrru a phinnau dyfeisiau i'r graddau mwyaf, er mwyn gwella'r gyfradd trosglwyddo signal a lleihau'r gost gyfathrebu yn fawr.
Ar hyn o bryd, mae'r rhan fwyaf o gydrannau a ddefnyddir mewn switshis yn rhedeg SerDes gyda chyfradd cloc o tua 10GHz, a all ddarparu cyfradd drosglwyddo 10Gbps rhwng gwahanol gydrannau. Yn ystod y blynyddoedd diwethaf, oherwydd datblygiad cyflym technoleg SerDes, mae cyfradd y cloc o 25ghz SerDes wedi dod yn un o'r dewisiadau economaidd ymarferol, sy'n arwain at y gwahaniaethau cost a budd rhwng 10g a 40g a 25g. Er enghraifft:
10g vs 25g - hefyd yn sianel SerDes, mae'r mewnbwn a ddarperir gan 25g 2.5 gwaith yn uwch na'r hyn a ddarperir gan 10g. Pan fydd y rhwydwaith 10G yn cael ei uwchraddio i 25g, gall y modiwl optegol 25g sfp28 ddefnyddio'r siwmper LC a ddefnyddir wrth weirio rhwydwaith 10G heb ailweirio, felly gellir arbed y gost yn effeithiol.
Mae 40g vs 25g - 40g yn mabwysiadu pedair sianel ffibr 10Gbps (SerDes gyda chyfradd cloc o 12.5ghz), tra bod 25g yn mabwysiadu sianel sengl SerDes, felly gall 25g ddarparu dwysedd porthladd uwch. Ar yr un pryd, gan fod angen defnyddio'r mwyafrif o fodiwlau optegol 40g qsfp + ar y farchnad gyda siwmperi MTP / MPO, mae'n anochel y bydd 10g-40g yn cynyddu cost y cebl.

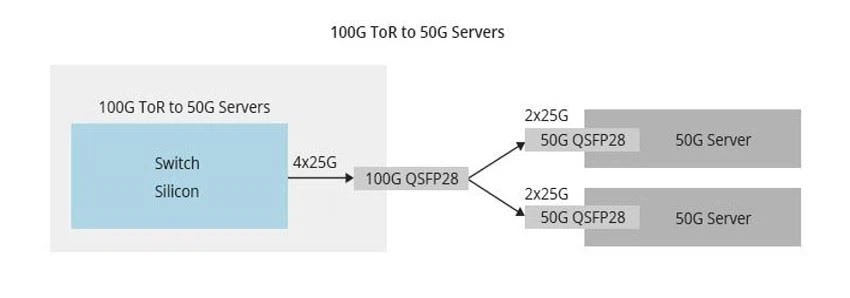

Technoleg 50g
Gydag aeddfedrwydd technoleg 25g a defnyddwyr' gofynion ar gyfer cyflymder uwch, mae gan y diwydiant ddisgwyliadau cryf ar gyfer 50g. Yn 2018, lansiodd IEEE y safon Ethernet 50g gyda'r un bensaernïaeth â safon Ethernet 400g / 200g. Mae'r safon yn mabwysiadu technoleg pam4, a all wella effeithlonrwydd defnyddio lled band yn effeithiol a dod yn ateb nesaf ar gyfer cysylltiad cyflym rhwng gweinyddwyr a chanolfannau data. Oherwydd y gall 50g ailddefnyddio cydrannau 25g yn y rhwydwaith 100g presennol, gall leihau'r gost i bob pwrpas. Ar yr un pryd, mae'r gost o 50g yn hanner cost 40g, ond mae ei berfformiad yn gwella 25%.
Gan fod technoleg pam4 yn mapio parau o ddarnau i mewn i un symbol, cyfanswm cyfradd baud pob sianel 50gbit yr eiliad yw 26.5625 gbaud. Gall 50gbaud pam4 ddarparu cyfradd drosglwyddo 100g trwy bensaernïaeth 1 * 2 * 50 gbaud (dim ond un laser sydd ei angen), sy'n golygu y gellir cynyddu'r gyfradd drosglwyddo o 10Gbps i 100gbps gydag un laser, sy'n gynnydd deg gwaith. O'i gymharu â'r dechnoleg NRZ gynnar, gall technoleg pam4 ddarparu effeithlonrwydd trosglwyddo uwch am gost is, felly fe'i defnyddir yn helaeth mewn rhyng-gysylltiad signal cyflym.
Technoleg 100g
Rhyddhawyd Ethernet 100g yn swyddogol yn 2010. Er mwyn cwrdd â gofynion cyflymder uchel, pellter hir a rhai senarios arbennig, mae'r safon wedi'i newid yn eang. Oherwydd optimeiddio safonau yn barhaus, uno datrysiadau technegol, datblygu cadwyn ddiwydiannol a'r gyfradd drosglwyddo uwch a'r pellter trosglwyddo hirach (gan ddefnyddio Technoleg DWDM), mae 100g yn disodli 40g yn raddol.
PMD | 40G | 100G |
Ffibr Multimode Llai na 100m (OM3) | 40GBASE-SR4 | 100GBASE-SR10 |
Ffibr modd sengl Mwy na 10 km | 40GBASE-LR4 | 10GBASE-LR4 |
Ffibr modd sengl Mwy na 40 km | 100GBASE-ER4 | |
Ffibr modd sengl Dim manyleb | Dim manyleb |
Mae'n arbennig o addas ar gyfer trosglwyddo DWDM tonfedd sengl yn gyflym. Yn eu plith, mae modiwl optegol cydlynol CFP DWDM yn arbennig o addas ar gyfer cydgysylltiad dyn neu ganolfan ddata 100g hyd at 80km neu gysylltiadau ultra hir gyda phellter trosglwyddo dros 1000km. Yn ogystal, yn achos rhwydwaith aml-gyfradd ac aml-brotocol (megis protocol a chyfradd Ethernet 10g / 40g / 100g), gall defnyddio amlblecsydd DWDM 100g osgoi ailgynllunio a chynllunio pensaernïaeth rhwydwaith yn effeithiol. Gall gyfuno signalau gwahanol brotocolau a chyfraddau gwahanol yn uniongyrchol i donfedd sengl hyd at 100g i'w trosglwyddo, gan ddarparu datrysiad hyblyg a chost-effeithiol.
Beth yw'r berthynas rhwng 25g / 50g / 100g?
Nawr mae 25g / 50g / 100g yn cael ei ddefnyddio'n helaeth yng nghanolfan ddata cwmwl, ac os yw'r tri gyda'i gilydd, gellir gwireddu uwchraddio rhwydwaith 10g-25g-50g-100g. Cyn ymddangosiad 25g a 50g, gwireddwyd uwchraddio rhwydwaith 100g gan 10g-40g-100g, ond mae'r dull hwn yn effeithlonrwydd isel ac yn ddrud. Mewn cyferbyniad, 25g yw'r ateb mwyaf cost-effeithiol i'w uwchraddio i 100g. Os defnyddir 25g ar gyfer uwchraddio rhwydwaith 100g, gellir ei weithredu trwy sianel SerDes 4 * 25g neu 2 * 50g gyda phensaernïaeth dail crib. Yn y modd hwn, gellir uwchraddio 25g yn seiliedig ar yr isadeiledd ceblau presennol gyda'i gydnawsedd, gan ddarparu effeithlonrwydd a pherfformiad trosglwyddo uwch wrth arbed CAPEX ac OPEX. Mewn gair, gall llwybr uwchraddio rhwydwaith 25g-50g-100g leihau cost lled band yr uned trwy wneud defnydd llawn o swyddogaeth porthladd switsh, a gosod y sylfaen ar gyfer uwchraddio rhwydwaith 200g a 400g.
