Disgrifiad cyffredinol
Mae transceivers HTSF-5G3155Lx / HTSF-5G5531Lx yn darparu rhyngwyneb monitro diagnostig digidol gwell unigryw, sy'n caniatáu mynediad amser real i baramedrau gweithredu dyfeisiau megis tymheredd transceiver, cerrynt gogwydd laser, pŵer optegol a drosglwyddir, a derbyniwyd pŵer optegol a foltedd cyflenwi transceiver. Mae hefyd yn diffinio system soffistigedig o fflagiau larwm a rhybuddio, sy'n rhybuddio defnyddwyr terfynol pan fo paramedrau gweithredu penodol y tu allan i ystod arferol set ffatri.
Mae'r SFP + MSA yn diffinio map cof 256-beit yn EEPROM sy'n hygyrch dros ryngwyneb cyfresol 2 wifren yn y cyfeiriad 8 did 1010000X (A0h). Mae'r rhyngwyneb monitro diagnostig digidol yn defnyddio'r cyfeiriad 8 did 1010001X (A2h), felly mae'r map cof ID cyfresol a ddiffiniwyd yn wreiddiol yn aros yr un fath.

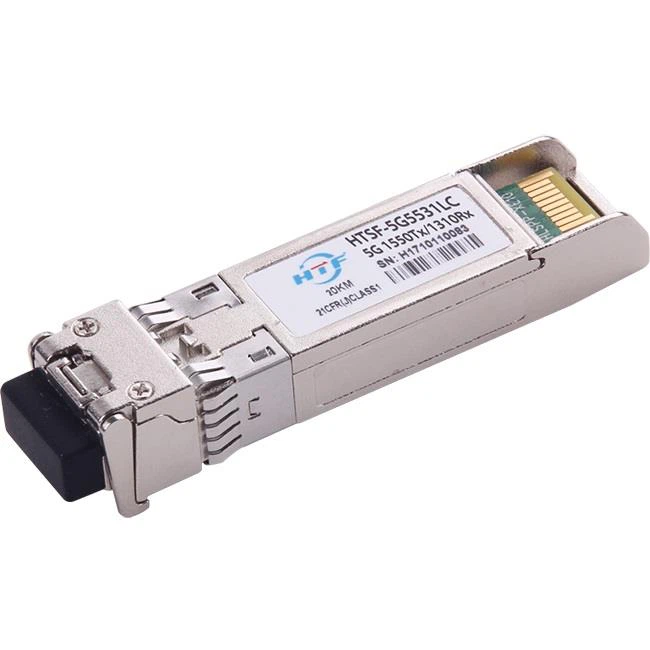

Math o fodel | SFP-5G-LR | Brand | HTFuture |
Amgáu | SFP | Cyfradd Data | 5.0Gb / s |
Tonfedd | Tx1550nmRx1310nm | Cyrraedd | 15km |
Rhyngwyneb | LC Dyblyg | LD | DFB |
Math o Gebl | SMF | Cefnogaeth DDM | Ydw |
Pwer Tx | -4 ~ 1dBm | Sens Rx | -15dBm |
Tymheredd | 0 ~ 70 ° C (32 ~ 158 ° F) | Gwarant ansawdd | 3 blynedd |
Nodweddion
● Hyd at gyfradd ddata 5.0Gb / s
● Derbynnydd laser a PIN 1310nm DFB ar gyfer HTSF-5G3155Lx
● Derbynnydd laser a PIN 1550nm DFB ar gyfer HTSF-5G5531Lx
● Rhyngwyneb 2 wifren gyda monitro Diagnostig Digidol integredig
● Trosglwyddiad hyd at 15km ar SMF
● Cysylltydd optegol BIDI LC
● Cyflenwad pŵer sengl + 3.3V
● Cae metel, ar gyfer EMI is
● Y defnydd mwyaf o bŵer 1.1W
● Yn cydymffurfio â RoHS-6 ac yn ddi-blwm
● SFF-8472 MSA yn cydymffurfio a SFF-8431
● Tymheredd achos gweithredu:
● Masnachol: 0 ° C i + 70 ° C.
● Estynedig: -10 ° C i + 80 ° C.
● Diwydiannol: -40 ° C i + 85 ° C.
Ceisiadau
● Sianel Ffibr
● Rhyngwyneb CPRI / OBSAI
● SDH / Sonnet
Sgoriau Uchafswm Absoliwt
Rhaid nodi y gallai'r gweithrediad sy'n fwy nag unrhyw raddau uchaf absoliwt unigol achosi niwed parhaol i'r modiwl hwn.
Paramedr | Symbol | Munud | Max | Uned | Nodiadau |
Tymheredd Storio | TS | -40 | 85 | ºC | |
Foltedd Cyflenwad Pwer | VCC | -0.5 | 3.6 | V. | |
Lleithder Cymharol (di-anwedd) | RH | 5 | 95 | % | |
Trothwy Niwed | THd | 5 | dBm |
Amodau Gweithredu a Argymhellir a Gofynion Cyflenwad Pwer
| Paramedr | Symbol | Munud | Nodweddiadol | Max | Uned | Nodiadau |
Tymheredd Achos Gweithredol | TOP | 0 | 70 | ºC | masnachol | |
Foltedd Cyflenwad Pwer | VCC | 3.135 | 3.3 | 3.465 | V. | |
Cyfradd Data | 5.0 | Gb / s | ||||
Rheoli Foltedd Mewnbwn Uchel | 2 | Vcc | V. | |||
Rheoli Foltedd Mewnbwn Isel | 0 | 0.8 | V. | |||
Pellter Cyswllt (SMF) | D. | 15 | km | 9 / 125wm |
Dimensiynau Mecanyddol
Cwestiynau Cyffredin
1. Cwestiwn: Dim ond gwneud yn siŵr, y gallaf blygio cysylltydd ffibr LC i'r rhain yn gywir?
Ateb: Yep, LC yw'r rhain. Sicrhewch eich bod yn defnyddio MMF, nid SMF ar gyfer rhif rhan -SR.
2. Cwestiwn: Pe bawn i eisiau cysylltu brocâd â netgear gan ddefnyddio modiwl sfp +, pe bawn i'n cymysgu'r brocade a'r transceivers netgear, dylent weithio'n iawn?
Ateb: Cyn belled â bod y ddau ddyfais yn cydnabod y modiwlau SFP + sydd wedi'u gosod, hy anfon / derbyn golau, yna bydd cysylltedd yn gweithio rhwng y ddau gan ddefnyddio safonau Ethernet.
3. Cwestiwn: A fydd hyn yn gweithio gyda modd sengl neu aml-fodd neu'r ddau?
Ateb: Mae 10GBase-SR yn amlfodd, ac mae'r donfedd 850nm yn cadarnhau hynny. Byddai'r modd sengl cyfatebol yn rhywbeth fel 10GBase-LR, a byddai ganddo donfedd (fel arfer) o 1310nm.
4. Cwestiwn: Ydych chi'n llongio'n rhyngwladol?
Ateb: Oes, gallwn ni longio unrhyw le yr hoffech chi. Os derbyniwn eich slip talu, byddwn yn llongio'r nwyddau trwy ein hanfonwr dosbarthu neu ar eich rhif cyfrif cludo. I gyfrifo'r gost cludo orau i chi, rhowch wybod i'ch cod post yn garedig. Os ydych chi angen i ni ddatgan y swm i ostwng y dreth fewnforio, trafodwch gyda'n gwerthiannau ar-lein.
