Manyleb Optegol
Paramedr | 8 Sianel | ||
M UX | D EMUX | ||
Tonfedd y Sianel (nm) | Grid ITU 100GHz | ||
Tonfedd y Ganolfan Cywirdeb (nm) | ± 0.1 | ||
Bylchau Sianel (nm) | 0.8nm (100GHz) | ||
Passband Sianel (lled band @ -0.5dB (nm) | > 0.25 | ||
Colli Mewnosod (dB) | ≤3.0 | ||
Unffurfiaeth Sianel (dB) | ≤1.0 | ||
Channel Ripple (dB) | 0.3 | ||
Ynysu (dB) | Gerllaw | Amherthnasol | > 30 |
Ddim yn gyfagos | Amherthnasol | > 40 | |
Sensitifrwydd Tymheredd Colli Inertion (dB / ℃) | <> | ||
Newid Tymheredd Tonfedd (nm / ℃) | <> | ||
Colled Dibynnol polareiddio (dB) | <> | ||
Gwasgariad Modd polareiddio | <> | ||
Cyfarwyddeb (dB) | > 50 | ||
Colled Dychwelyd (dB) | > 45 | ||
Trin Pŵer Uchaf (mW) | 300 | ||
Modiwl goddefol DWDM MUX / DEMUX
| Model | Sianel | ILoss (dB) | Ynysu (dB) | Tonfedd (nm) | ||
MU / DMU | MU + DMU | Gerllaw | Ddim yn gyfagos | |||
HT6000-ODM08 | 8CH MUX a DEMUX | ≤3 | ≤3.5 | 30 | 40 | Band-Grid ITGH 100GHZ ITUT |
HT6000-OMU08 | 8CH LLAWER | ≤3 | ≤3.5 | 30 | 40 | Band-Grid ITGH 100GHZ ITUT |
HT6000-ODU08 | 8CH DEMUX | ≤3 | ≤3.5 | 30 | 40 | Band-Grid ITGH 100GHZ ITUT |

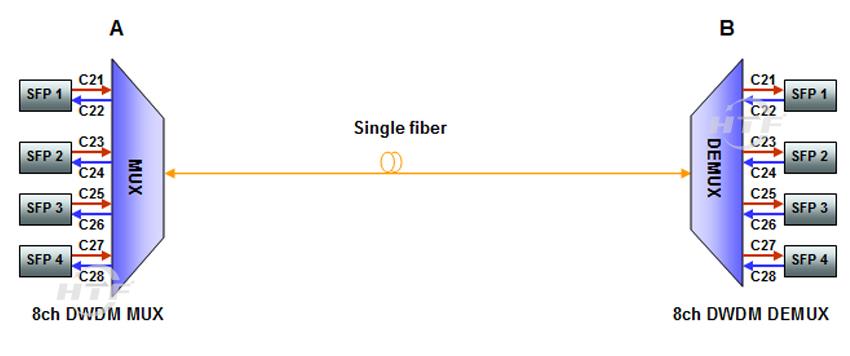

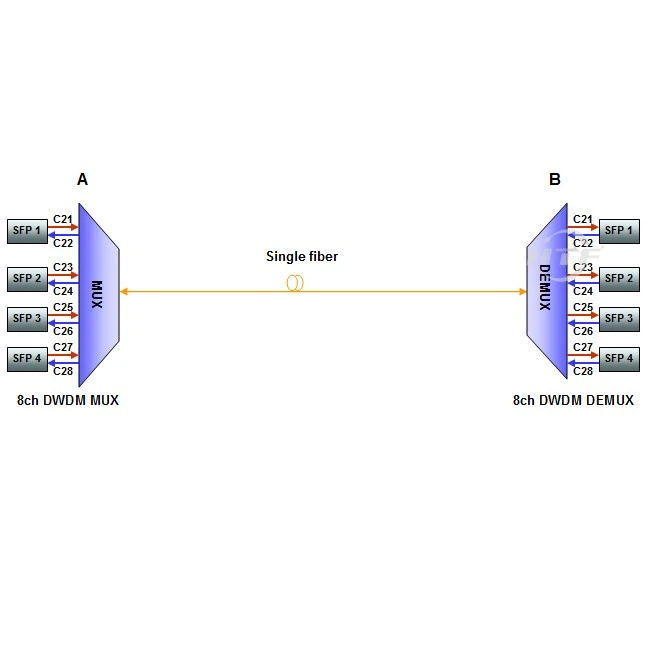

Sut mae ffibr sengl 8ch DWDM Mux Demux yn cysylltu?
Cwestiynau ac Atebion
C1: Sut i ddewis y tonfeddi ar gyfer transceivers DWDM i gyd-fynd â DWDM Mux / Demux ffibr sengl?
A1: Defnyddir Mux / Demux ffibr sengl bob amser mewn parau. Rhaid i donfedd drosglwyddo porthladd y cleient yn ochr-A gyd-fynd â thonfedd derbyn yr un porthladd cleient ar ochr-B. O ran tonfedd y transceiver, mae'n seiliedig yn bennaf ar donfedd trawsyrru porthladd y cleient.
C2: Mae gan fy mhrosiect rediad ffibr optig sy'n 150 milltir ac nid yw RFP yn nodi unrhyw ailadroddwyr. Angen DWDM a hoffwn wybod beth sydd ei angen arnaf i gyflawni'r pellter hwn.
A2: Diolch am eich cwestiwn, a allech chi helpu i ateb y cwestiynau canlynol.
(1) mae cyswllt eich prosiect yn ffibr sengl neu ddeuol? G.652 neu G655?
(2) faint o donfedd ydych chi'n bwriadu ei drosglwyddo? Y gyfradd ddata yw 1G neu 10G?
(3) Pa golled am y 150 milltir ar y 1550nm?
yna byddwn yn cynnig ateb penodol i chi.
C3: Sut i brofi a chynnal a chadw'r offer DWDM?
A3: Syml i'w Brofi a'i Gynnal a Chadw, Gan gymryd dim ond sawl eiliad, defnyddiwch Fesurydd Pŵer Optegol i gwblhau'r holl fesuriadau colled neu bŵer a chanlyniadau profion hawdd eu dehongli heb lawer o lywio.
Pan nad yw'n cael ei ddefnyddio, cofiwch gap cap llwch glân bob amser, a chadwch borthladdoedd addaswyr a chysylltwyr ffibr yn lân bob amser.
C4: Pam mae'r hidlydd coch a glas yn angenrheidiol pan ychwanegwyd EDFA mewn cyswllt ffibr sengl DWDM?
A4: Dim ond signalau un cyfeiriad y gall EDFA eu mwyhau. Yn achos rhwydweithiau cysylltiad un ffibr ac mae angen EDFA, rhaid i'r tonfeddi ar ddau ben fod yn wahanol.
Dylai'r transceivers ar un pen fod yn donfeddi coch, dylai pen arall fod yn donfeddi glas, yna gall hidlydd coch a glas rannu gwahanol donnau.
Ar ben hynny, gellir defnyddio'r mwyhadur i chwyddo'r dolenni i gyfeiriadau gwahanol. A defnyddir yr hidlwyr coch a glas mewn parau, sy'n chwarae rôl ynysu'r donfedd goch a'r donfedd las.
C5: A allwn ni brynu Hidlo Coch / Glas? felly a all llongio gyda DWDM mux demux gyda'i gilydd?
A5: Byddwn, Byddwn yn darparu'r Hidlydd Coch / Glas addas i chi. Byddwn yn pacio gyda'n gilydd ac yn anfon atoch chi, felly arbedwch gost. Os oes angen eich prosiect, gallwn hefyd ddarparu'r EDFA, DCM, OLP, OBP, NMS ac ati i chi.
